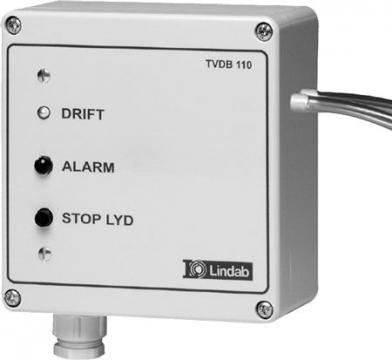

Lindab Trykvagt TVDB 110 med indbygget pressostat
Trykvagt/trykovervågningsenhed TVDB er med indbygget pressostat, grøn driftslampe og lys/lyd alarm, hvor lyden kan afstilles. Der er BACKUP i form af batteri og indbygget CTS relæ/kontakt til f.eks. ekstern alarm med lys eller lyd. Trykvagten leveres med 1x2 m slange. TVDB 23 anvendes valgfrit i området 20-300 Pa. TVDB 110 anvendes valgfrit i området 100-1000 Pa. Tilslutning: L = Fase drift N = Nul drift 5 = Fast fase (må kun afbrydes ved fejl/netudfald). 4 = Fast nul (må kun afbrydes ved fejl/netudfald). Hvis der afbrydes på driftafbryder (koblet sammen med motor-styret spjæld eller ventilator), kommer der ingen alarm og batteri-backup vil ikke tage over, så længe der er spænding over klemme 5-4. Ved første indkobling af spænding på klemme L og N vil den akustiske alarm ikke være aktiveret. Dette er af hensyn til indkøringstid af ventilator. Batteri: Batteri er tilsluttet ved levering. Tilslutningspol skal vende mod klemme 4 og 5. Ved netudfald vil trykvagten være i drift ca. 15 timer. Uden netudfald vil batteriet holde ca. 3 år. Vigtigt: Stik til toppanelet er ikke monteret, da dette vil aflade batteriet (tilsluttes ved montage).
