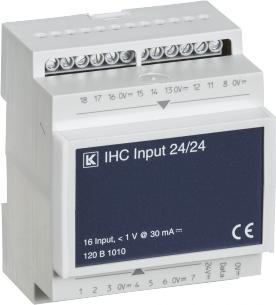

LK IHC® Input modul 16 indgange 24vdc, 120B1010

Anvendelse:
Input 24 modulet anvendes til opsamling af signaler fra svagstrømskontakter, såsom betjeningestryk, termostater og lignende. For at IHC systemet kan betragtes som et svagstrømssystem er det et krav, at de anvendte kontakter er isoleret svarende til dobbelt-isolation (8 mm krybeafstand) i forhold til 230/400V nettet. Det er muligt at placere Input 24 modulet både centralt ved Controleren og decentralt, fordelt i installationen.

Konstruktion:
Indgangene på Input 24 modulet skal ved aktivering lægges til 0 V d.c. Modulet har indbygget pull-up modstand, som holder indgangen på +24V d.c., når denne ikke er aktiveret. Indgangsmodulet har 16 indgange. Ved mange langvarige signaler på indgangene (fx alarm PIR (NC), magnetkontakter, skumringsrelæer osv.), kan strømforbruget reduceres ved anvendelse af et input 24/3 modul (120B1011).
