LK IHC® Input modul 16 indgange 24vdc 3ma, 120B1011

Varenummer: 1088004221

Leveringstid: 1-3 hverdage

Billig Fragt: fra 43,00 kr.

Varenummer: 1088004221

LK IHC Control Input 16x24VDC, 3MA Anvendelse: Input 24 V 24/3, er et specielt modul beregnet til opsamling af signaler fra svagstrømkontakter med lav gennemgangsmodstand fx alarm PIR, termostater, magnetkontakter og andre signalgivere med langvarige sluttefunktioner.

Om produktet

601,00 DKK for 1 stk.

Se pris uden moms Pris uden moms 480,80 DKK

stk.

Benyt prismatch - tryk her

Leveringstid: 1-3 hverdage

Billig Fragt: fra 43,00 kr.

Om produktet

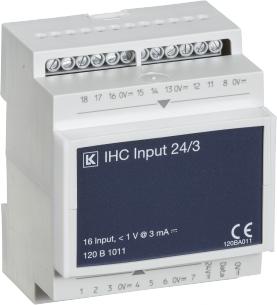

LK IHC Control Input 16x24VDC, 3MA

Anvendelse:
Input 24 V 24/3, er et specielt modul beregnet til opsamling af signaler fra svagstrømkontakter med lav gennemgangsmodstand fx alarm PIR, termostater, magnetkontakter og andre signalgivere med langvarige sluttefunktioner. Bemærk! OPUS 73 PIR LK nr. 507P2301 og FUGA PIR LK nr. 506D0308 kan ikke anvendes til dette input modul. For at IHC systemet kan betragtes som et svagstrømssystem er det et krav, at de anvendte kontakter er isoleret svarende til dobbelt isolation (8mm krybeafstand) i forhold til 230/400V nettet. Det er muligt at placere Input 24/3 modulet både centralt ved Controleren og decentralt, fordelt i installationen.
Konstruktion:
Indgangene på modulet skal ved aktivering lægges til 0 V d.c. Modulet har indbygget pull-up modstand, som holder indgangen på +24 V d.c., når denne ikke er aktiveret. De 16 indgange optager et lavt strømforbrug på 2,6 mA pr. indgang.
Tekniske data:
Strømforsyning: 24 V d.c.(min. 20 V d.c., maks. 28 V d.c.), maks. 5%
Ripple.
Egetforbrug: 5-47 mA @ 24 V d.c.
Egeneffekt: Maks. 1,1 W.
Antal indgange: 16.
Kontaktmodstand for aktivering af indgange:
Maks. 300 ohm (svarende til <1 V d.c. ved 3 mA).
Indgangsimpedans: 9,4 kohm: pull-up til 24 V d.c.
Maks. kabellængde: Datalinie: 100 m. Indgange: 300 m.
Anbefalet kabeltype: Til data og 24 V: IHC LINK 10 NOPOVIC.
Omgivelsestemperatur: - 20 °C til + 50 °C.
Luftfugtighed: 10-90% rel. ikke kondenserende.
Kapslingsklasse: IP20.
Skrueklemmer: Maks. 2 x 1,5 mm² med trådbeskytter.
Tilslutninger: 3 til strømforsyning og datalinie. 16 til indgange. 5 til 0V for indgangssignaler.
Modulbredde M36: 2.
Standarder: EN61000-6-2, EN61000-6-3.
Direktiver: 89/336/EEC (EMC).
