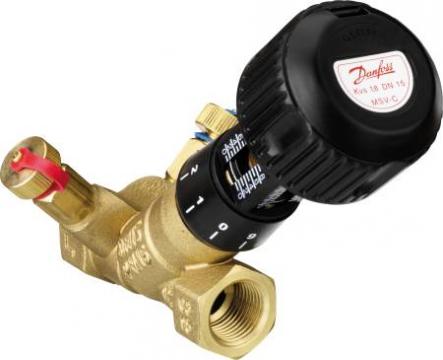

MSV-C 1 MANUEL INDREG.VENTIL

MSV-C er en kombineret manuel indregulerings-, måle- og afspærringsventil. Den anvendes i brugsvandsanlæg, i køle-, varme- og fjernvarmeanlæg til indregulering af vandmængde til grupper af radiatorer, fancoils eller kølelofter. Ventilen monteres i frem- eller returledningen med vandstrømmen i pilens retning. MSV-C er forsynet med fast måleblende og skala til indstilling af max. vandmængde samt afspærringsfunktion. Der er endvidere monteret to målenipler på ventilen, så vandmængden der gennemløber ventilen kan bestemmes og dokumenteres med Danfoss måleinstrument eller lignende måleudstyr. Det er muligt at dræne systemet gennem målenålen. MSV-C er en kompakt ventil, hvor betjeningsorganer og måletilslutninger er placeret 45° i forhold til hinanden. MSV-C leveres i størrelse DN 15-50 med invendigt gevind. kvs-værdi over fast blende fra 1,8 til 43,6 m3/h. Teknisk data: Max. Differenstryk over ventilen = 1.5 bar Max. Temperatur = 120 °C Min. Temperatur = -10 °C Max. arbejdstryk (statisk) = 16 bar
