Roth shuntunit-6

Roth ShuntUnit anvendes ved mindre gulvvarmeanlæg, både ved nybyggeri og renoveringsopgaver, og har en kapacitet op til 80 m², afhængig af det reelle varmetab. Shunten anvendes på anlæg, hvor varmekilden giver højere fremløbstemperatur end der skal bruges på gulvvarmeanlægget.

Roth ShuntUnit leveres med præmonterede fordelerrør med 6
afgreninger som er forberedt til montering af Roth rumregulering.

Fordelerkoblinger indgår ikke, men kan leveres til almindelig anvendte dimensioner af gulvvarmerør.

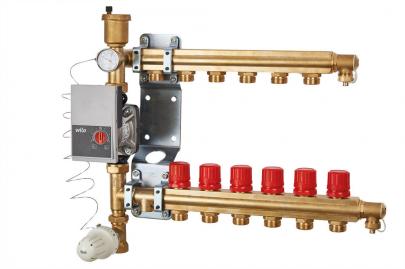

Roth ShuntUnit leveres komplet med A-mærket pumpe, termostatisk ventil, termometer, automatisk luftudlader, monteringsbeslag og præmonterede fordelerrør. Shunten er færdigsamlet med undtagelse af luftudlader, fremløbsventil og følerelement som ligger separat pakket i emballagen.

Shunten kan anvendes som håndreguleret eller monteres med alle typer Roth gulvvarmeregulering.
Den termostatiske ventil giver en enkel og præcis regulering af fremløbstemperaturen i gulvvarmeanlægget. Temperaturen indstilles på termostathovedet i området 20 - 60°C afhængig af varmetab og gulvkonstruktion.

Shunten leveres med en A-mærket pumpe, som sikrer et minimalt elforbrug. Pumpen har en kapacitet på ca. 80 m², helt afhængig af det reelle varmetab og de valgte gulvkonstruktioner. Pumpedelen er fabriksmonteret på venstre side af fordelerrøret, men kan nemt flyttes til højre side

Maks. driftstemperatur 95°C
Maks. differenstryk 50 kPa
Maks. driftstryk 6 bar
Pumpe Wilo Yonos PARA RS15/6-RKA
Reguleringsområde 20 - 60°C
Tilslutning på primærside ½ RG
Gevind på afgrening EURO ¾ udv.
Materiale messing CW614
Pakning EPDM
Monteringsbeslag galvaniseret stål
El-tilslutning 230V med jord
