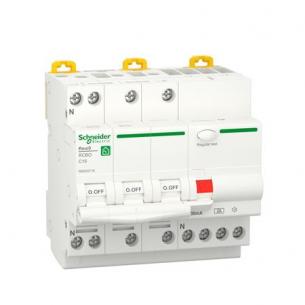

Schneider kombiafbryder RESI9 XP, 3 Polet + N, 16A, C karakteristik, 30mA, 6kA, Klasse A Hpfi relæ

Schneider nr. R9D55716

Dette Resi9-produkt er en kombiafbryder(RCBO): RCD/fejlstrømsafbryder og MCB/overstrømsbeskyttelse. Det er en 3P+N afbryder med 3 beskyttede poler og 16A i mærkestrøm og C udløsningskurve Jordafledningsbeskyttelsesklassen er A-type med en følsomhed på 30mA. Tidsforsinkelsen for jordlækagebeskyttelse er øjeblikkelig. Den nominelle kortslutningsbrudkapacitet er op til 6.000A i overensstemmelse med EN/IEC 61009-2-1 standarden. Dette produkt beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare. Det giver en sikker, pålidelig løsning til boliginstallationer. Dette produkt overholder EN/IEC 61009-2-1 og EN/IEC 61009-1 standarderne. Den elektriske udholdenhed er op til 7.500 cyklusser og den mekaniske udholdenhed er op til 20.000 cyklusser. Den har en tunneltype terminalforbindelse øverst eller nederst. Tilslutningen tillader stive kobberkabler. Kabeltværsnitskapaciteten er fra 1mm2 til 16mm2. Tilslutningen tillader fleksible kobberkabler. Kabeltværsnitskapaciteten er fra 1mm2 til 10mm2. Tilslutningen tillader fleksible med ferrule kobberkabler. Kabeltværsnitskapaciteten er fra 1mm2 til 10mm2. Den nominelle Ue-driftsspænding er op til 400VAC med en driftsfrekvens på 50Hz. Ui nominelle isolationsspænding er op til 400V. Uimp-mærket impulsmodstandsspænding er 4kV. Overspændingskategorien er 3. Bredden i 9 mm stigning er 10. Dimensionerne er (B) 90 mm x (H) 91 mm x (D) 72,5 mm. Produktets farve er hvid (RAL 9003). Produktets vægt er 500g. Varmeafgivelsen er 2,9W. Forureningsgraden er 2. Tilslutningsmomentet er 2N.m (top eller bund) for PZ2 skruetrækker type. Afisoleringslængden er 13 mm (top eller bund). I henhold til IEC 60529-standarden er IP-beskyttelsesgraden IP20 og bliver IP40 en gang i modulær tavle. Driftstemperaturen er fra -25°C til +40°C.
