Shelly plus addon

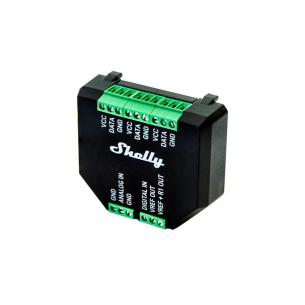

Shelly Plus Add-On er et lille modul som kan klikkes på alle Shelly Plus-enheder, hvorved det bringer en masse ny funktionalitet til Shelly-enhederne. Shelly Plus Add-On har både digitalt og analogt input og kan tilsluttes op til fem temperatursensorer eller en enkelt temperatur og fugtighedssensor. FunktionNår Shelly Plus Add-On tilføjes til en Shelly Plus-enhed, skal den aktiveres i appen, hvorefter det er muligt at aktivere de sensorer, man har tilsluttet enheden. Enheden understøtter følgende type enheder:•Op til 5 temperatursensorer type DS18B20•Temperatur og fugtighedssensor type DHT22•NTC modstande med 10 kO nominal modstand og ß=4000 K•Fotoresistorer•PIR sensorer•Jordfugtighedssensorer•Ultralyds nærhedssensorer•Kapacitive vandniveausensorer•Lyddetektorer•Andre analoge sensorer med 0 - 10 V udgangsspændingEksempler på anvendelse•Dørkontakt: tilføj en dørkontakt til din Plus Add On for at overvåge åbne/lukke position på garageporten. Anbefalet sammen med Shelly Plus 1.•Vandniveausensor: tilføj en niveau sensor til Plus Add On for at overvåge vandstanden i din pool eller akvarie. Anbefalet sammen med Shelly Plus 1 eller Plus 1PM.•Varme: tilføj to DS18B20 temperatursensorer og mål din frem- og returvarme.•Vind: med en vindsensor kan din markise automatisk kan køre ind, når de begynder at blæse. Anbefalet sammen med Shelly Plus 2PM.•Jordfugtighed: tilføj en jordfugtighedssensor, så vandingsanlægget automatisk kan starte, når græsset er for tørt. Anbefales sammen med Shelly Plus 1.ForbindelseShelly Plus Add On virker ikke stand-alone. Enheden skal klikkes i en hvilken som helst Shelly Plus-enhed, hvorved den giver øget funktionalitet til Shelly Plus-enheden. Shelly Plus Add On skal ikke fortrådes til Shelly Plus-enheden, da den er udstyret med stikben, som automatisk forbinder til Shelly Plus-enheden. De to enheder er galvanisk adskilt fra hinanden.TerminalerIndgange:•1 analog input: ANALOG IN•1 digital input: DIGITAL IN Udgange:•1 referencespændingsudgang: VREF OUT•1 referencespænding gennem en pull-up resistorudgang: VREF + R1 OUT•2 minus terminaler: GND*Fortrådningsinterface:3 Strømforsyningsudgange til sensorer (forbundet til samme PCB-spor): VCC3 sensordataterminaler (forbundet til samme PCB-spor): DATA3 minus minaler: GND** Forbundet til samme PCB-punkt.LinksTeknisk dokumentation: https://kb.shelly.cloud/knowledge-base/shelly-plus-add-on General information: https://www.shelly.cloud/en-dk/products/product-overview/shelly-plus-add-on
