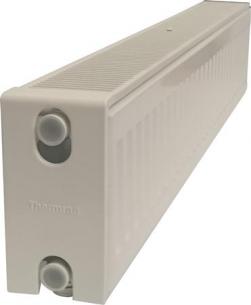

Thermrad l.k s8 type 22-200-800mm

Beskrivelse.:

Thermrad Lavkonvektor type22 med 8 anboringer og indbygget ventil m30x1,5. (Kan udtages og anvendes som a-b-c-d).
Højde 200mm længde 800mm leveres uden bærebøjler.
Ydelse 70/40/20 318W - 60/50/20 269W - 45/45/20 162W

Leveres med luftskrue, prop og aftap.

For vægmontering bruges fjederkonsol vvs-nr. 32.2244.102
For gulvmontering bruges ben vvs-nr. 32.1044.100 lav model eller 32.1044.101 høj model.

Ved bundmontering SKAL anvendes H Blok 40.3301.006 eller 40.3300.006 med Eurokonus tilslutning for omløber til varme røret.

15mm pex anvendes omløber monteret på H-blokken 402179 415
16x2mm PEX/PERT/ALUPEX anvendes 402179 317.

Husk at kalibrere og rejfe rør efter overskæring, samt tage højde for rørets expansion ved varme ved at lave ekspansionslyre

Passer med Thermrad føler vvs nr 80.3431.013 Ønskes Danfoss RA-N indsats bestil da som ekstra udstyr indbyg ventil 40.8700.200

 Vinduesradiatorer monteres normalt på gulvstøtter og er derfor fremstillet uden ophængsbøjler. Fritstående gulvkonsoller, der gør monteringen enkel og giver en robust konstruktion, kan bestilles separat.

Produktinformation.:

Højde     200 mm
Længde     800 mm
Aftapsmulighed     Ja
Dybde     106 mm
Egnet for fugtige rum     Nej
Farve     Hvid
Glansgrad     Blank
Integreret termostat ventil     Ja
Max. Arbejdstryk     10 bar
Med aftap     Ja
Med aftapningstilslutning     Ja
Med monteringsmateriale     Nej
Med udlufter     Ja
Med udluftningstilslutning     Ja
RAL-nummer     9016
Standardfarve     Ja
Tilslutningskombination 11 venstre forneden/venstre side forneden     Ja
Tilslutningskombination 88 højre side forneden/højre side forneden     Ja
Vand bærring front panel     Nej
Vandindhold     2,14 l
Varmeafgivelse efter EN 442, afprøvet i laboratorie     Ja
Varmeafgivelse EN 442 20 gr. C- 75/65     551 W
Varmeemission 20 ° C - 70/40     318 W
